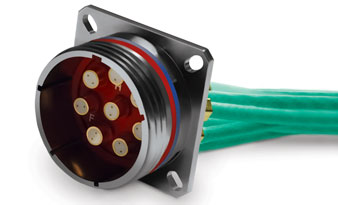

Hypertronics MIL-DTL-38999四屏蔽同轴/二屏蔽同轴连接器
发布时间:2021-01-14 17:02:14 浏览:2088
Hypertronics 为高速以太网、火线和光纤通道应用提供了完整的差动双屏蔽同轴和四屏蔽同轴连接器、触点和电缆组件。在高速匹配阻抗的按需数据应用中,Hypertronics 显示出优良的性能,适用于四个屏蔽同轴和两个屏蔽同轴连接器和电缆组件。Hypertronics 连接器可以保持信号对信号和信号作为一个整体的阻抗特性。真正的双屏蔽同轴连接器接口确保信号完整性,同时最小化抖动和数据速率误差。
特征
数据速率超过每秒2 Gbit。
带宽:高达3千兆赫。
它可以通过匹配阻抗差对互连来驱动,这种互连可以用于板对板高速数据传输。
数字音视频信号可靠高速传输的理想选择。
深圳市3118云顶集团创展科技有限公司,授权代理销售Hypertronics连接器产品,欢迎咨询。
详情了解Hypertronics请点击:/brand/75.html
或联系我们的销售工程师:0755-83642657 QQ: 2295048674
机械和环境规范
罩壳型式 | -65℃至+125℃ |
耐久性 | 插拔次数最低500次 |
耐蚀性 | MMIL-STD-202方法101 |
抗冲击性 | MIL-STD-202方法213 |
抗震性 | MIL-STD-202方法204 |
耐热冲击性 | MIL-STD-202方法107 |
材质与终饰
罩壳与内部触头 | 符合ASTM-B16的黄铜,UNS C36000合金 |
绝缘子 | 符合ASTM-D1710或ULTERM 1000的聚四氟乙烯(PTFE) |
连接器插头/ | 符合ASTM-B211/221的6061-T6铝材 |
垫片/密封件 | 硅酮橡胶,符合A-A-59588 |
电气
触头额定电流 | 最大3.0安培 |
DWV | 最大500 VDC |
绝缘电阻 | 在直流200 V下最低为5000兆欧姆 |
带宽 | 高达3千兆赫。 |
数据速率 | 每秒超过2 Gbit |
差分对电缆阻抗 | 150欧姆 + 15欧姆 |
信号到屏蔽电缆的阻抗 | 75欧姆 + 10欧姆 |
