ADI晶圆核心芯片简要梳理
发布时间:2021-06-24 17:15:30 浏览:2194

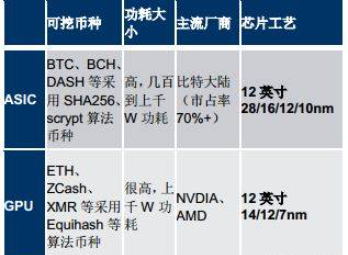

根据NVIDIA和AMD宣布的技术路线图,GPU将于2018年进入12 nm/7nm工艺。目前,AI、与采矿机相关的FPGA和ASIC芯片也在使用10~28 nm的先进工艺。国内制造商已经出现了寒武纪、深鉴科技、地平线、比特大陆等优秀的集成电路设计制造商以实现突破,而制造主要依靠台积电和其他先进工艺合同制造商。
目前,我国半导体产业的本地化程度较低,而半导体产业实际上依赖于全球合作。虽然中国半导体产业目前正处于快速发展阶段,但总体来说,总体生产能力较低,全球市场竞争力较弱,核心芯片领域本地化程度较低,对外国的依赖程度较高,中国半导体产业链在材料、设备、制造、设计等许多高端领域高度依赖外国,要实现半导体产业的自主替代还需要很长时间。

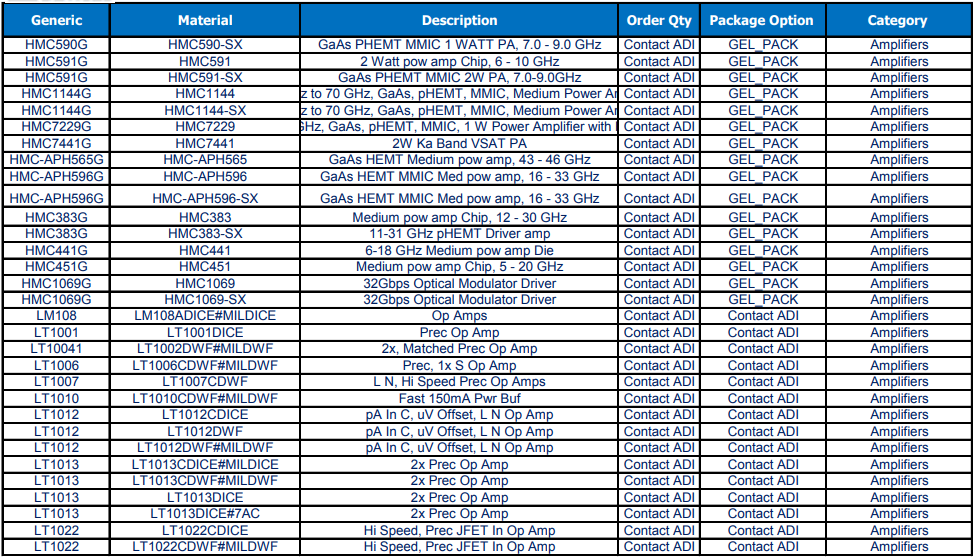

深圳市3118云顶集团创展科技有限公司,优势渠道提供ADI晶圆产品Waffle,专业此道,欢迎合作。
详情了解ADI Wafer Products请点击:/brand/68.html
或联系我们的销售工程师:0755-83050846 QQ: 3312069749
