DEI线路驱动器电路系列DEI1022、DEI1023、DEI1024 和 DEI1025

发布时间：2021-10-09 17:12:41 浏览：2177

DEI线路驱动器ARINC429是一款双极单片IC，致力于符合多种多样通用航空串行数据总线标准的规定要求。这其中包括差分双极RZ结构类型，例如ARINC429、ARINC571和ARINC575。DEI1022、DEI1023、DEI1024和DEI1025是DEI线路驱动器电路系列，具备各种不同的驱动器输出电阻和输出熔断器。串行数据以DEI1016的双轨格式展现在DATA(A)和DATA(B)逻辑输入上。驱动器由SYNC和CLOCK输入启动。输出电压电平由VREF输入编程，通常情况下与V1一起接入到+5VDC，以在每个输出上形成+5伏、0伏和-5伏的输出电平，适用于±10伏差分输出。DEI1022和DEI1023的驱动器输出电阻在常温状态下为75Ω；37. 每个输出端为5Ω。DEI1024和DEI1025的驱动器输出电阻为零。输出压摆率由CA和CB上的外部结构定时电容器调整。100KHz数据的典型值为75pF，12.5KHz数据的典型值为500pF。

特性

适用于高速(100KHz)和低速(12.5KHz)数据速率。

通过外部结构电容器可调整压摆率。

占据空间小（14LSOICNB）

通过VREF管脚可编程输出差分的范围。

驱动器400Ω和30nF的完整ARINC负载。

-55?C至+85?C工作温度的范围。

100%最终测试。

属性

温度范围：-55到85；

产品封装类型：14SOICNBG；

频道:1；

电源的范围：+/-15；

到EOL的年限：10；

HoltX-Ref :HI-3185；

DdcX-RefPn :DD-03182VP-201；

输出电阻：37.5；

数字电源：5；

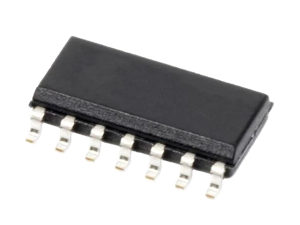

封装表述：14针塑料SOIC-.150主体；

封装类型：表面贴装；

JEDEC :MS-012-AB；

RoHS :符合；

深圳市3118云顶集团创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http?: /public/brand/53.html

或联系我们的销售工程师：0755-83050846 QQ: 3312069749

型号	温度范围	产品包装类型	输出电阻
DEI1022-G	-55 to 85	14 SOIC NB G	37.5
DEI1023-G	-55 to 85	14 SOIC NB G	37.5
DEI1024-G	-55 to 85	14 SOIC NB G	0
DEI1025-G	-55 to 85	14 SOIC NB G	0
