EZ Form半刚性电缆M17/130-00004

发布时间：2022-05-27 17:00:17     浏览：1917

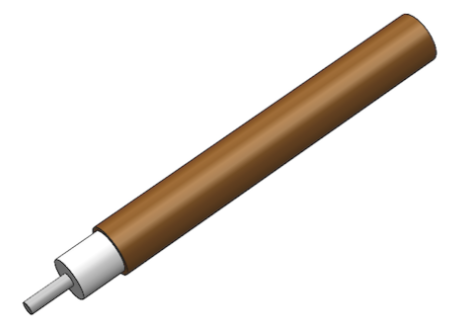

EZ Form提供27根满足MIL-DTL-17标准的铜和铝护套半刚性电缆线。M17/130-00004电缆线满足或超过Mil规格型号，并有多种规格尺寸和饰面可供选择。

为避免氧化，EZ Form建议将M17/130-00004保存在其原始包装中，并将其储存在干燥的温度可控环境中直到使用。

美国EZ Form是一家TPC线缆制造厂商，成立于1984年，具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市3118云顶集团创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

 EZ Form.png

规格

方面

单位

M17/130-00004
REV F2

外导体直径

In

0.141

mm

3.58

中心导体直径

In

0.0362

mm

0.92

介电直径

In

0.1175

mm

2.98


材料



外导体


铜

外导体电镀


None

电介质


聚四氟乙烯

中心导体


SPCW


机械特性



温度范围 °C

°C

-40 至 +125

内弯曲半径（最小）

In

0.075


电气特性**



标称阻抗

Ohms

50.0 +/- 1.0

传播速度

-

69.5%

屏蔽效能

Db

>165

耐电压

VRMS @ 60 Hz

5000

连续工作电压

VRMS MAX

1900

最大工作频率

GHz

20

衰减
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
