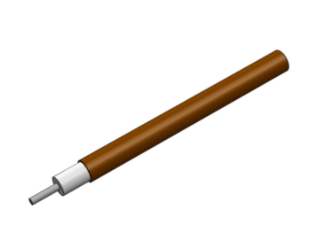

EZ-31-LA铜护套半刚性电缆EZ Form

发布时间：2023-07-14 16:57:02 浏览：1884

EZ Form铜护套半刚性LA（低衰减系数）电缆具备微孔板电解介质，与实心PTFE半刚性电缆相比较，EZ-31-LA能实现较低的衰减系数、较高的操作温度及其较高的温度相位稳定性能。

为了防止氧化，EZ Form建议把EZ-31-LA保存在原包装中，并且将EZ-31-LA储存在干燥的温度调节环境下直到应用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市3118云顶集团创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：https:/brand/78.html


Specifications

DIMENSIONS
Center Conductor Diameter	0.0080 in
Dielectric Diameter	0.0240 in
Outer Conductor Diameter	0.0310 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	LD PTFE
Outer Conductor Material	Copper
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+250 °C
Inside Bend Radius (Minimum)	0.125 in
Weight	0.16 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.0 ?
Velocity of Propagation	76.50%
Shielding Effectiveness	>165 db
Voltage Withstanding	2000 VRMS @ 60 Hz
Continuous Working Voltage	800 VRMS max
Maximum Operating Frequency	175 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	32.4 db
1.0 GHz	45.9 db
5.0 GHz	103.2 db
10.0 GHz	146.5 db
18.0 GHz	197.3 db
26.5 GHz	240.3 db
40.0 GHz	296.6 db
50.0 GHz	332.5 db
65.0 GHz	380.6 db
90.0 GHz	450.3 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	60 W
1.0 GHz	43 W
5.0 GHz	19 W
10.0 GHz	14 W
18.0 GHz	10 W
26.5 GHz	8 W
40.0 GHz	7 W
50.0 GHz	6 W
65.0 GHz	5 W
90.0 GHz	4 W
