Solitron SD11487 SiC半桥电源模块

发布时间:2024-01-18 09:21:54     浏览:2503

  Solitron Devices SD11487是业界首款用于高可靠性应用的密封碳化硅 (SiC) 功率模块。

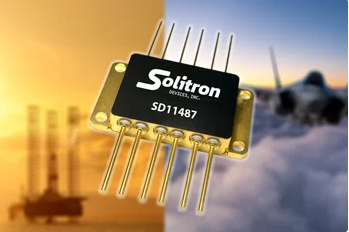

Solitron SD11487 SiC半桥电源模块

  51mm x 30mm x 8mm 外形采用独特的密封封装形式,是市场上最小的密封高可靠性、高电压半桥产品。集成格式可最大限度地提高功率密度,同时最大限度地降低环路电感。用于功率输出级的 60 mil 引脚隔离在封装的一侧,以实现简单的电源总线,而用于控制信号的另一侧则隔离了 30 mil 引脚。

  SD11487为半桥配置,带有两个1200V 12mΩ SiC MOSFET。该模块中还包括两个与MOSFET并联的续流1200V SiC肖特基二极管和一个集成NTC温度传感器。额定连续漏极电流为 95A。

  该SD11487的工作温度为 -55°C 至 175°C,专为最苛刻的应用而设计,例如井下勘探;空间;和航空电子设备。密封铜封装与氮化铝直接键合铜基板相结合,可提供出色的导热性和外壳隔离性。集成的温度检测可实现高电平温度保护。

  与同类最佳的硅MOSFET和IGBT相比,碳化硅具有出色的开关性能,并且随温度的变化最小。由于能量损耗和反向充电显著降低,因此效率水平高于硅,从而在接通和关断阶段产生更高的开关功率和更少的能量。结合高开关频率,这意味着更小的磁性元件,大大减轻了系统的重量和尺寸。

更多Solitron Devices SiC MOSFET相关产品信息可咨询3118云顶集团创展
