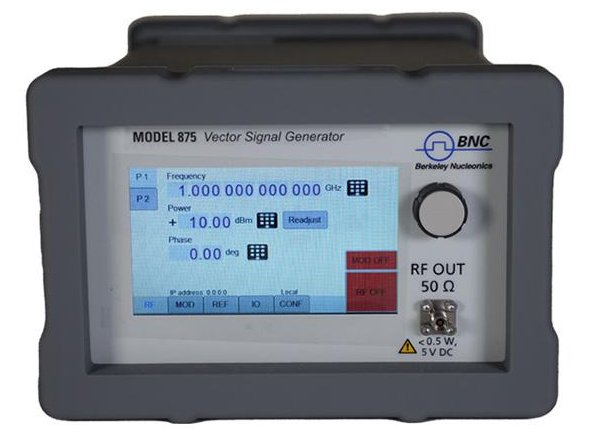

BNC875多通道矢量信号发生器
发布时间:2024-04-09 10:47:17 浏览:1749
BNC875多通道矢量信号发生器(VSG)是一款功能强大的设备,提供了广泛的频率范围、超快速的开关速度和高性能的内部I/Q调制器。它具有以下主要特征和应用:
特征:
1. 出色的相位噪声:提供非常低的相位噪声,保证信号质量。
2. 快速控制端口:可以通过快速控制端口实时传输数据,增加灵活性。
3. 超快速开关:具备高达200ns的开关速度,适用于快速频率扫描、啁啾、脉冲内调制等需求。
4. 超高I/Q数据速率,深度内部存储器:内部存储器容量大、数据传输速率高,支持复杂的调制方案。
5. 宽带线性啁啾:支持广泛的啁啾模式,适用于多种信号仿真场景。
6. 支持多种调制方式:包括问号调制、FSK、MSK、PSK等,适用于不同应用需求。
应用:
1. 任意I/Q波形:可以生成各种自定义的I/Q波形,适用于多种情况下的信号发生需求。
2. 雷达信号仿真(PDW/EW):支持脉冲描述符词(PDW)数据格式,可用于雷达信号仿真和电子战等应用。
3. 接收机测试:可用于测试接收机的灵敏度和性能。
4. 航空电子调制仿真:适用于航空电子调制领域中的信号生成和仿真需求。
5. 脉冲描述符词敏捷性:支持快速切换和处理脉冲描述符词,满足复杂信号处理需求。
6. 移动无线电芯片(多标准):适用于移动通信领域对多种无线标准的测试和研发。
7.IEEE 802.11 a/b/g 测试与研发:支持IEEE 802.11系列标准的测试和研发需求。
8. MIMO(多输入、多输出):可用于多输入多输出系统的信号生成和测试。
规格:
频率 | 875-4:10 MHz 至 4 GHz |
875-6:10 MHz 至 6 GHz | |
875-12:10 MHz 至 12 GHz | |
875-20:10 MHz 至 20 GHz | |
875-40:10 MHz 至 40 GHz | |
分辨率 | 0.001赫兹 |
输出功率 | -50 至 +20dBm(-90dBm 可选) |
开关速度 | <500us(<2 us,带选件 UFS) |
相位噪声 ( 1 GHz ) | 10 Hz 时:-87 dBc/Hz [-100 dBc/Hz,可选 LN] |
1 kHz 时:-130 dBc/Hz | |
(20 kHz)时:-145 dBc/Hz | |
(100 kHz)时:-150 dBc/Hz | |
遥控 | 以太网、USB 和可选 GPIB (SCPI v1999) |
调制 | I/Q、脉冲、模拟调制 |
席卷 | 复杂列表 |
引用输入 | 10 MHz 或 5 MHz 至 250 MHz 可变(可选 VREF) |
引用输出 | 10兆赫/100兆赫 |
台式尺寸(宽 x 长 x 高) | 6.77“ x 11.412” x 4.12“ [172 x290 x 105mm](包括连接器) |
重量 | 6.0磅。(8.0磅运费) |
机架安装尺寸(宽 x 长 x 高) | 2U 17.5“ x 24” x 3.5“ [444 x 610 x 88mm](包括连接器) |
重量 | 40.0磅。(42.0磅运费) |
