Murata村田MYWGC3R53FFW92RAE非隔离式4路输出DC-DC转换器

发布时间：2024-04-28 09:44:35 浏览：2080

　　Murata村田的MYWGC3R53FFW92RAE是一款针对嵌入式应用设计的多输出DC-DC电源转换器。其产品特点包括小尺寸，输入电压范围为4.3V至5.5V，四路输出分别为1.2V, 3.3V, 1.8V和2.5V。该转换器采用固定频率同步降压转换器开关拓扑结构，具有高功率转换效率、on/off控制、以及power Good信号输出功能。此外，产品还包含欠压锁定、输出短路保护、过流保护、过压保护和过温保护等多重保护机制。

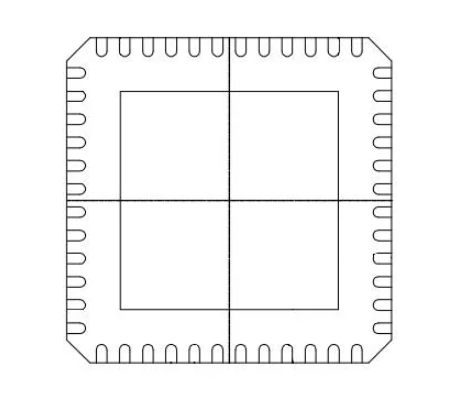

Murata村田MYWGC3R53FFW92RAE DC-DC转换器

　　该转换器适用于多种应用场景，包括IPCle/服务器应用、数据通信/电信系统、分布式总线架构和可编程逻辑混合电压系统等。具备快速响应负载变化、超小表面贴装封装、出色的热降降额性能等特点。产品系列MYWGC属于Murata的MonoBK?多功能多输出DC-DC转换器系列。

PART NUMBER	OUTPUT							INPUT				Efficiency [%]	ON/OFF	Package [mm]
		Vout M	lout (max. [A]	Power [W]	R/N (typ.) [% of Vout]	Regulation (typ.)		Vin (typ.) M	Range M	lin no load [mA]	lin full load [A]
						Line [%]	Load [%]
MYWGC3R53FFW92RAE	Vout1	1.2	2.5	3	1	±0.5	±0.5	5	4.3 -5.5	60	3.45	88.2	Yes (Positive)	9.0 × 8.3 × 2.9
	Vout2	1.8	1	1.8	1	±0.5	土0.5
	Vout3	3.3	2	6.6	1	±0.5	±0.5
	Vout4	2.5	1.5	3.75	1	±0.5	±0.5
MYWGC3R53FFW92RA1	Vout1	1.2	2.5	3	1	±0.5	±0.5	5	4.3 -5.5	60	3.45	88.2	Yes (Positive)	9.0 × 8.3 × 2.9
	Vout2	1.8	1	1.8	1	土0.5	±0.5
	Vout3	3.3	2	6.6	1	±0.5	±0.5
	Veutd	5	15	376	1	±0.5	±0.5

注：Murata村田DC/DC电源模块型号产品可用Cyntec电源模块进行替代，具体替代方案可咨询3118云顶集团创展。
