QTCT2303S1T-10.000000温补晶振TCXO Q-Tech

发布时间：2024-05-24 09:13:09 浏览：2200

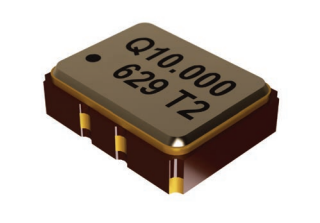

　　QTCT2303S1T-10.000000是一款由Q-Tech公司生产的表面贴装温补晶振(TCXO)，型号为QTCT230。该产品具有以下特点：

　　- 小尺寸设计，适合空间受限的应用。

　　- 提供Clipped Sine波形输出，确保稳定的信号。

　　- 支持2.8V, 3.0V或3.3V电压供应。

　　- 工作温度范围为-40°C至+85°C，可选更严格的温度稳定性选项。

　　- 采用金密封陶瓷封装，提供优异的环境保护和机械强度。

　　- 符合MIL-PRF-55310 Class 3军用级筛选测试，确保高可靠性和稳定性。

　　- 无铅，符合RoHS标准，环保且符合国际标准。

　　- 支持VC-TCXO选项，允许用户通过外部电压控制频率。

　　该产品适用于多种高精度要求的应用，如仪器仪表、导航系统、航空电子设备、通信基站等。

参数信息：

Patameters	QTCT230
Output frequency range (Fo)	10.000000MHz—45.000000MHz
Logic	Clipped Sine
Supply voltage (Vdd)	2.8,3.0,3.3Vdc±5%
Supply current (Idd)	1.5 mAmax.- <20MHz 2.0 mAmax.- 20MHz~<32MHz 2.5 mAmax.- 32MHz~≤45MHz
VCO Option(Tuning Range)	See Part Number on Page 1
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	40℃ to+85℃
Start-up time (Tstup)	2ms max
Output voltage (Voh/Vol)	Vop-p=0.8V
Output Load	10k\|10pF
Control Voltage to reach Pull Range	0.5V min 2.5V max
Control Voltage Impedance	500k2 min
Phase Noise typ.at 19.2MHz 10Hz 100Hz 1kHz 10kHz 100kHz	-91 dBc/Hz -116 dBc/Hz 137 dBc/Hz -149 dBc/Hz -150 dBc/Hz
Frequency Tolerance (Ftol)at 25℃	±2.0ppm
Power Supply Stability±5%(Fpwr)	±0.2ppm
Load Stability±10%(Fload)	±0.2ppm
Aging	±1.0ppm lst year

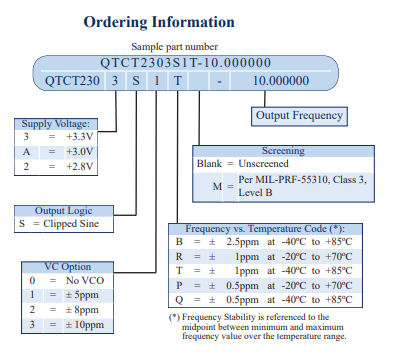

订购指导：

QTCT230订购信息

深圳市3118云顶集团创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
