PTE7500-21AG-1A050BN压力传感器Sensata

发布时间:2024-07-25 09:34:57     浏览:1300

  PTE7500-21AG-1A050BN压力传感器是由Sensata Technologies公司推出的一款高性能压力传感器,属于PTE7500系列。该传感器设计用于广泛的应用领域,包括测试设备、工业液压与气动设备、移动液压与非公路车辆、泵和压缩机以及工厂工程及自动化。

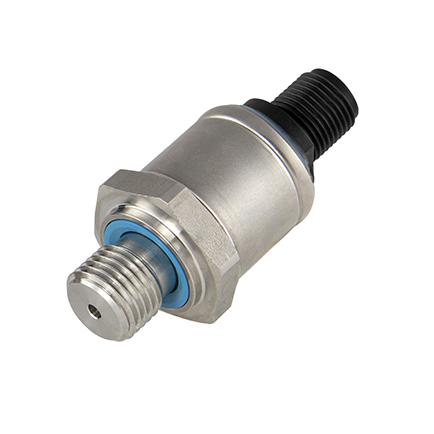

PTE7500-21AG-1A050BN压力传感器Sensata

  特性概述:

  压力测量范围:从0到10 Bar(0到870 psi)至0到420 Bar(0到8700 psi)。

  集成温度传感器:通过CANopen提供CAN信号输出,增强了数据采集的全面性。

  机械可靠性:业界领先,确保长期稳定运行。

  温度工作范围:高达135°C,适应各种恶劣环境。

  紧凑设计:提高安装灵活性,便于集成到各种系统中。

  抗冲击和振动:减少或消除压力尖峰,保护系统免受机械冲击和振动的影响。

  符合标准:ISO 16750,确保在道路车辆电子设备中的可靠应用。

  及时诊断系统:提供系统健康监测和故障预警。

  EMV符合性认证:确保电磁兼容性。

  CANopen/CiA EN50325-4认证:保证通信协议的兼容性和可靠性。

  电气特性:

  工作电压供应:8-32V DC,适应多种电源环境。

  工作电流供应:≤15mA,低功耗设计。

  保护功能:包括CANH和CANL保护、短路保护、反向极性保护等。

  绝缘电阻:≥5MΩ,确保电气安全。

  平均无故障时间(MTTF):>500年,显示极高的可靠性。

  温度特性:

  工作温度:-40到105℃,适应极端气候条件。

  介质温度:-40到135℃,适用于高温介质。

  存储温度:-40到125℃,确保存储期间的稳定性。

  CAN特性:

  输出协议:CANopen,一种广泛使用的工业通信协议。

  接口:CAN 2.0 B,支持标准和扩展帧。

  通讯配置文件:CAN ds 301,定义了CANopen网络的基本通信功能。

  校准配置文件:CAN ds 404,用于压力传感器的校准。

  层设置服务:CAN ds 305,提供设备配置和诊断服务。

  波特率:50-1000kbit/s,适应不同的通信需求。

  采样频率:8x 采样/秒,确保数据采集的实时性。

  响应时间:1ms,快速响应压力变化。

  准确性:

  总误差带:±1.5 % FS @ -20 至 85 °C,确保在广泛温度范围内的测量精度。

  基本准确性:±0.5% FS @ 25 °C,显示在标准条件下的高精度。

  非线性:±0.25% FS(Typ.),表明良好的线性度。

  漂移误差:±1.5% FS @ 85 °C,确保高温下的稳定性。

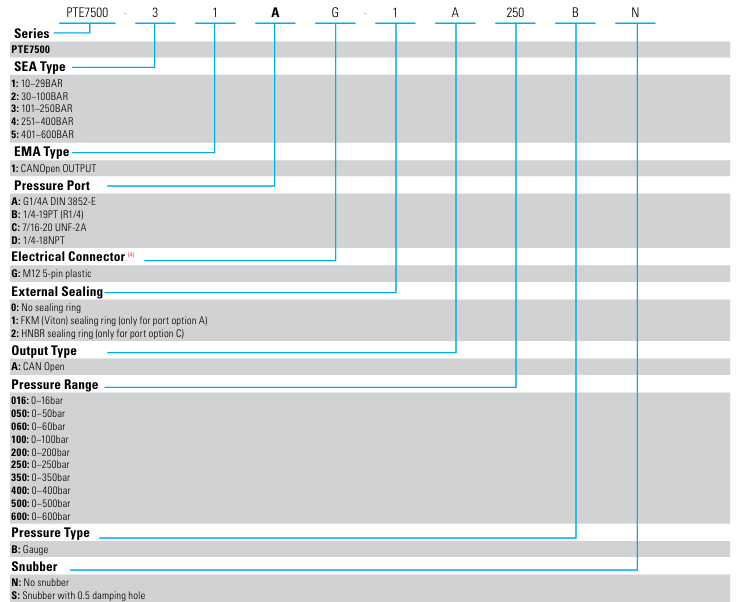

相关型号:

  PTE7500-11DG-1A016BN

  PTE7500-21AG-1A050BN

  PTE7500-21AG-1A100BN

  PTE7500-21DG-1A050BN

  PTE7500-21DG-1A100BN

  PTE7500-31AG-1A200BN

  PTE7500-31DG-1A200BN

  PTE7500-41AG-1A400BN

  PTE7500-41DG-1A400BN
