Arizona Capacitors 60-08102玻璃管状纸膜电容

发布时间：2024-08-30 10:04:39 浏览：1598

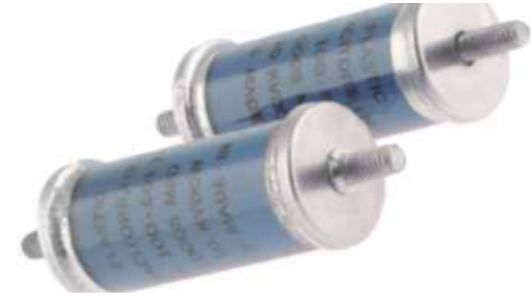

　　Arizona Capacitors推出的60系列玻璃管状纸膜电容，以其独特的设计和卓越的性能，在电子行业中树立了新的标杆。这一系列电容不仅在额定电压、容量和温度范围上表现出色，还通过了多项严格的质量和环境标准测试，确保其在各种应用中的可靠性和稳定性。

　　主要特点

　　额定电压范围：从1,000 VDC至20,000 VDC。

　　容量范围：最大可达0.5000μF。

　　容差范围：从±2%至±20%。

　　工作温度范围：-55°C至85°C。

　　绝缘电阻：25 - 50k ΩF。

　　损耗因子：在1,000Hz时小于0.6%。

　　质量保证：通过150%的额定电压测试(1分钟)，符合ISO 9001:2015认证和MIL-STD-202标准测试。

　　环境友好：可请求ROHS合规。

　　尺寸和规格

　　60系列电容采用玻璃或陶瓷管结构，配备#8-32螺丝接口，长度公差±0.125英寸，直径公差±0.062英寸，确保安装的精确性和便捷性。

　　各电压等级的型号列表

MODEL		1 kV MODELS			MODEL	2 kV MODELS				MODEL	3 kV MODELS (μf) DIA LENGTH
MODEL		(pf)	DIA	LENGTH	MODEL	(μf)		DIA	LENGTH	MODEL	3 kV MODELS (μf) DIA LENGTH
60x01202	0.0020		0.530	1-3/16	60x02202	0.0020		0.530	1-3/16	60x03202	0.0020		0.530	1-3/16
60x01502	0.0050		0.530	1-3/16	60x02502	0.0050		0.530	1-3/16	60x03502	0.0050		0.530	1-3/16
60x01103	0.0100		0.530	1-3/16	60x02103	0.0100		0.530	1-3/16	60x03103	0.0100		0.530	1-9/16
60x01203	0.0200		0.530	1-3/16	60x02203	0.0200		0.530	1-9/16	60x03203	0.0200		0.690	1-3/4
60x01503	0.0500		0.530	1-9/16	60x02503	0.0500		0.690	1-3/4	60x03503	0.0500		0.690	2-1/4
60x01104		0.1000	0.690	2-1/4	60x02104	0.1000		0.690	2-1/4	60x03104	0.1000		0.840	2-1/4
60x01254	0.2500		0.840	2-1/4	60x02254	0.2500		1.060	2-3/8	60x03254	0.2500		1.060	2-3/8
60x01504		0.5000	1.060	2-1/4	60x02504	0.5000		1.310	2-3/4	60x03504	0.5000		1.310	2-3/4

MODEL	5 kV MODELS				MODE	7.5 kV MODELS				MODEL	10	kV MODELS
MODEL	(μf)		DIA	LENGTH	MODE	(μf)		DIA	LENGTH	MODEL	(μf)		DIA	LENGTH
60x05102	0.0010		0.530	1-9/16	60-08102	0.0010		0.530	1-9/16	60x10102	0.0010		0.530	1-9/16
60x05202	0.0020		0.530	1-9/16	60-08202	0.0020		0.530	1-9/16	60x10202	0.0020		0.530	1-9/16
60x05502	0.0050		0.530	1-9/16	60-08502	0.0050		0.690	1-3/4	60x10502	0.0050		0.690	1-3/4
60x05103	0.0100		0.690	1-3/4	60-08103	0.0100		0.690	2-1/4	60x10103	0.0100		0.840	2-1/4
60x05203	0.0200		0.690	2-1/4	60-08203	0.0200		0.840	2-1/4	60x10203	0.0200		1.060	2-1/4
60x05503	0.0500		0.840	2-1/4	60-08503	0.0500		1.310	2-3/4	60x10503	0.0500		1.310	2-3/4
60x05104	0.1000		1.060	2-1/4	60-08104	0.1000		1.310	2.3/4	60x10104	0.1000		1.750	4-11/32
60x05254	0.2500		1.310	2-3/4

MODEL	15	kV MODELS			MODE	20	kV MODELS			To complete the part number
MODEL	15	(μf)	DIA	LENGTH	MODE	20	μf	DA	LENGTH	replace xwith one of the the following:
60x15501		0.0005	0.690	2-1/4	60x20501	0.0005		0.690	2-1/4	x=Tolerance
60x15102		0.0010	0.690	2-1/4	60x20102		0.0010	0.690	2-1/4	J=±5%
60x15202		0.0020	0.840	2-1/4	60x20202		0.0020	0.840	2-1/4	K=±10%
60x15202		0.0020	0.840	2-1/4	60x20202		0.0020	0.840	2-1/4	V=+20/-10%
60x15502		0.0050	0.840	2-1/4	60x20502		0.0050	1.060	2-3/4	M=±20%
60x15103		0.0100	1.060	2-1/4	60x20103		0.0100	1.310	2-3/4
60x15203		0.0200	1.310	2-3/4	60x20203		0.0200	1.750	4-11/32
60x15503		0.0500	1.750	4-11/32
