FMCE-1528 EMI滤波器Interpoint

发布时间:2024-10-30 08:56:33     浏览:2163

  FMCE-1528 EMI滤波器可降低Interpoint?高频DC - DC转换器(如MOR、MFL、MFX、MBR、MTR、MFK、MHV和MHF+系列)反射输入纹波电流,使其符合军用标准(MIL - STD - 461C CE03/CS01、461D/E/F CE102/CS101)的传导发射水平。一个滤波器可与多个转换器搭配使用,只要不超过滤波器额定输出电流。

  该滤波器(Interpoint?FMCE - 1528系列)在低调封装中可提供高达15A的吞吐电流。它在MIL - PRF - 38534 H级生产设施制造并密封于钢盒中,适用于对可靠性要求高且尺寸要求小的项目。

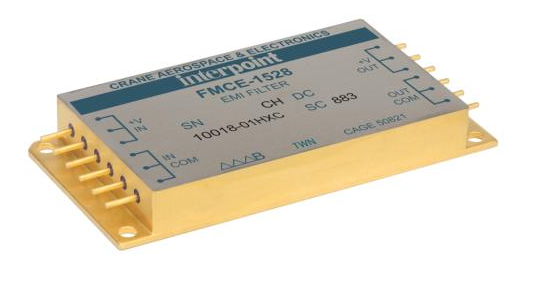

FMCE-1528 EMI滤波器Interpoint

  DC - DC转换器电源输入线上自然产生差分和共模两种噪声成分,二者构成输入纹波电流。差分噪声出现在正输入和共输入之间,多数Interpoint转换器的输入滤波器可减少差分噪声,能满足很多应用需求。共模噪声产生于转换器动力总成组件与转换器底板(封装底部)间的杂散电容。

  在需低噪声电流以满足MIL - STD - 461的情况下,转换器需电力线滤波器。FMCE - 1528电力线滤波器可降低共模和差分噪声,与Interpoint DC - DC转换器搭配使用时,在500 kHz和1 MHz时典型可减少70 dB输入纹波电流。

  为达最佳性能,应将滤波器尽量靠近转换器,且滤波器和变换器基板应用最短最宽的导体连接。

  特性:

  - 500 kHz时衰减至70 dB

  - 工作温度 - 55°至 + 125°C

  - 标称28 V输入,工作电压 - 0.5至50 V

  - 瞬态额定值 - 0.5至80 V(持续1秒)

  - 在 - 0.5至50 V输入范围内,吞吐电流高达15 A

  - 符合MIL - STD - 461C CE03、MIL - STD - 461D/E/F CE102、MIL - STD - 461C CS01、MIL - STD - 461D/E/F CS101

  - 兼容MIL - STD - 704 AE 28 VDC电源总线

  - 输入电压:28 V

  - 输入电压范围:0 - 50 V

  - 总输出功率:15W
