发布时间：2024-12-27 09:14:00 浏览：1413

　　Vanguard Electronics 的 CS100 系列提供高可靠性电流感应变压器，旨在满足军事和航空航天应用的严格要求。这些变压器按照 MIL-PRF-27 规范制造，非常适合自动放置，并采用紧凑、扁平的设计。

电流感应变压器电流感应变压器2

　　低热膨胀：传递模塑封装可确保在温度范围内的稳定性。

　　焊接内部连接：确保高可靠性和耐用性。

　　防潮、抗冲击和浸入：专为承受恶劣环境而设计。

　　定制设计和修改：提供各种尺寸和封装类型。

　　型号:

Vanguard P/N	I max (Amps)	ET ref (V-uS)	DCR max (Ohms)	Inductance ref (mH)	Package	Tuns Ratio
CS101	6	20	1.0	2.8	A-1	1:50
CS102	12	40	1.2	4.7	A-2	1:50
CS103	13	40	1.2	4.4	A-3	1:50
CS104	9	20	1.2	5.7	A-1	1:100
CS105	12	40	1.7	8.9	A-2	1:100
CS106	22	144	2.9	21.0	A-4	1:100
CS107	6	40	5.6	23.0	A-1	1:200
CS108	13	80	7.9	35.0	A-3	1:200
CS109	20	288	6.0	86.0	A-4	1:200

　　电气规格:

　　电感值：2.8~86mH

　　最大电流：6~22A

　　电感脉冲：20~288V/μS

　　介电耐压：500 VAC

　　匝数比：1：50 至 1：200

　　DCR：1~6 Ohms

　　工作温度：-55°C 至 +125°C

　　储存温度：-60°C 至 +130°C

　　绝缘电阻：最小 10K MOhms

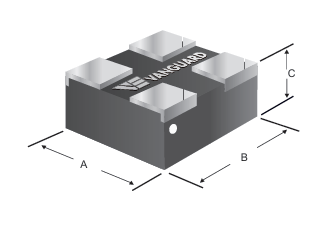

　　封装选项：

　　A-1 封装： 0.260 x 0.260 x 0.240 英寸

　　A-2 封装： 0.410 x 0.410 x 0.240 英寸

　　A-3 封装： 0.410 x 0.410 x 0.310 英寸

　　A-4 封装： 0.535 x 0.535 x 0.310 英寸

　　封装类型：

　　提供通孔和鸥翼型封装。
