HLNAKK-653宽带低噪声放大器：5G应用的理想选择

发布时间：2025-03-03 09:07:22     浏览：1147

　　HLNAKK-653 是一款由 Renaissance Electronics 的子公司 hxi 提供的宽带低噪声放大器(LNA)。这款放大器基于砷化镓(GaAs)MMIC(单片微波集成电路)技术，覆盖了多个操作频段，包括多个5G频段。其典型的噪声系数为3.5 dB，增益为19 dB，这使得它非常适合用于原型设计、测试应用以及其他低到中等体积的使用场景。

HLNAKK-653宽带低噪声放大器

　　以下是HLNAKK-653的主要规格参数：

　　频率范围：16 - 31 GHz

　　增益：

　　最小值：17.5 dB

　　典型值：19.5 dB

　　增益平坦度：

　　典型值：±1.5 dB

　　最大值：±2 dB(在16到31 GHz范围内)

　　噪声系数：

　　典型值：3.5 dB

　　最大值：4.8 dB

　　输出P1dB：+8.5 dB 典型

　　最大射频输入功率：+15 dBm 峰值功率

　　直流偏置：+6 VDC @ 100 mA 典型(包括内部稳压器)

　　接口：2.9 mm 女性接口

　　这款放大器的设计使其在广泛的频率范围内提供稳定的性能，非常适合需要宽带宽和低噪声的应用。

　　相关型号及参数：

  LNA
  Model		Frequency
Range		Noise Figure
    (Typical)		Gain (Typical)
HLNAKK-64117-27 GHz2.3 dB21 dB
HLNAAK-64226-34 GHz2.7 dB19 dB
HLNAQK-64333-45 GHz3.1 dB17 dB
HLNAV-36157-66 GHz5.0 dB28 dB
HLNAE-63071-76 GHz5.5 dB18 dB
HLNAE-63176-81 GHz4.5 dB18 dB
HLNAE-63281-86 GHz4.5 dB17 dB

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市3118云顶集团创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

上一篇: KU PA BB 005300-3 A射频宽带功率放大器Kuhne

下一篇: Quantum Microwave低温衰减器：产品特点与应用场景

推荐资讯

  • Bird射频蜂窝中继器
    Bird射频蜂窝中继器 2020-12-08 16:21:37

    Bird?中继器是一种高性能的可变带宽放大器，其设计目的是在室内提供更高的蜂窝信号强度。Bird的可靠技术消除了物理结构造成的信号衰减，并为用户提供了强大而清晰的信号。

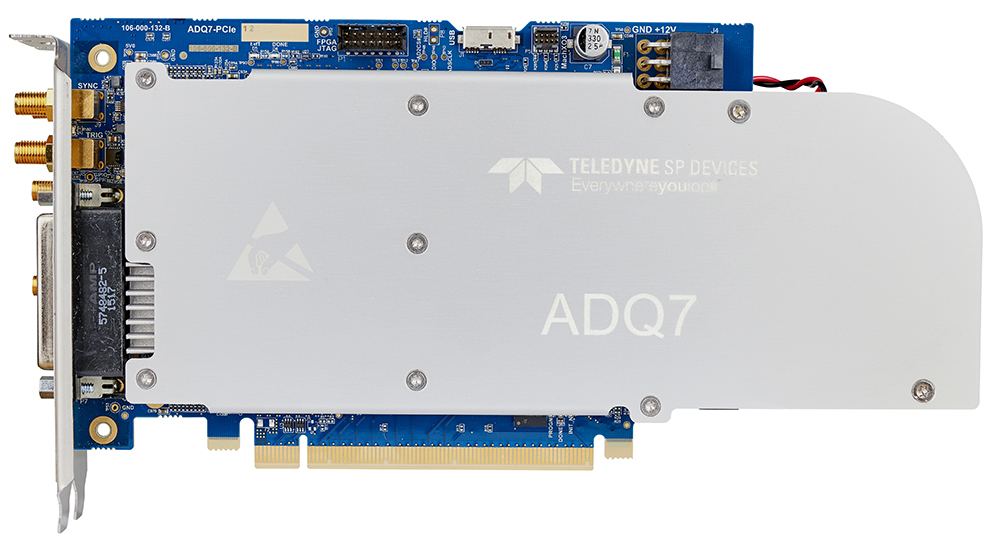

  • Teledyne SP Devices ADQ7WB具有6.5 GHz带宽的RF数字转换器
