RFCI SMD环行器循环器S、C波段5G通信应用

发布时间:2025-03-27 13:55:29     浏览:1374

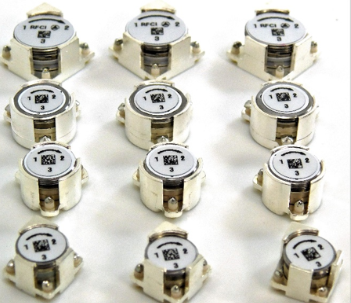

RFCI SMD环行器循环器

  产品概述

  名称:SMD(表面贴装)环形器

  制造商:RF Circulator Isolator, Inc.

  用途:用于商业通信系统,特别是5G无线基础设施和S、C波段的高性能线性功率放大器。

  封装尺寸:提供多种尺寸,包括14.5mm、11mm、9.80mm圆形封装和12.7mm、9.0mm方形D封装。

  型号参数

SMD 环行器 – 14.5mm [0.570“] 圆形封装尺寸
零件编号频率范围Insertion Loss隔离回波损耗正向功率 P/CW转速功率工作温度包装外形
RFCR5816310033000.25/0.3023/2023/20500/10080-40 至 +85°CSM-02 系列
RFCR5804320034000.25/0.3023/2023/20500/10080-40 至 +85°CSM-02 系列
RFCR5803348036000.25/0.3523/2023/20500/5050-40 至 +85°CSM-02 系列
SMD 环行器 -11mm [0.430“] 圆形封装尺寸
零件编号频率范围Insertion Loss隔离回波损耗正向功率 P/CW转速功率工作温度包装外形
RFCR5824310033000.25/0.3022/2022/20500/3030-40 至 +85°CSM-06 型
RFCR5825320034000.25/0.3022/2022/20500/3030-40 至 +85°CSM-06 型
RFCR5830340037000.30/0.3520/1820/18500/3030-40 至 +85°CSM-06 型
RFCR5827340036000.25/0.3022/2022/20500/3030-40 至 +85°CSM-06 型
RFCR5828350037000.25/0.3022/2022/20500/3030-40 至 +85°CSM-06 型
RFCR5829360038000.30/0.3522/2022/20500/3030-40 至 +85°CSM-06 型
RFCR590742004400<0.30/0.3022/2022/20500/3030-40 至 +85°CSM-06 型
RFCR590844005000<0.30/0.3022/2022/20500/3030-40 至 +85°CSM-06 型
RFCR590951505920<0.50/0.50>20/20>20/20500/2010-40 至 +85°CSM-06 型
RFCR5910560061000.40/0.50>20/20>20/20500/2010-40 至 +85°CSM-06 型
SMD 环行器 – 9.80mm [0.390“] 圆形封装尺寸
零件编号频率范围Insertion Loss隔离回波损耗正向功率 P/CW转速功率工作温度包装外形

Room/OTRoom/OTRoom/OTMax.Max.(?C)
RFCR5837340037000.30/0.3521/1821/18500/2020-40 至 +85°CSM-07 型
RFCR5832340036000.25/0.3025/2325/23500/2020-40 至 +85°CSM-07 型
RFCR5838360038000.30/0.3521/1821/18500/2020-40 至 +85°CSM-07 型
RFCR591244005000<0.50/0.50>20/20>20/20500/2020-40 至 +85°CSM-07 型
RFCR5917440048000.30/0.3521/1821/18500/2020-40 至 +85°CSM-07 型
RFCR5918460050000.30/0.3521/1821/18500/2020-40 至 +85°CSM-07 型
SMD 环行器 – 12.7mm [0.500“] 方形 D 封装尺寸
零件编号频率范围Insertion Loss隔离回波损耗正向功率 P/CW转速功率工作温度包装外形

Room/OTRoom/OTRoom/OTMax.Max.(?C)
RFCR5839D310035500.30/0.3520/1820/18500/3030-40 至 +85°CSM-04 系列
RFCR5840D330036000.30/0.3520/1920/19500/3030-40 至 +85°CSM-04 系列
RFCR5834D35003700<0.30/0.3023/2023/20500/3030-40 至 +85°CSM-04 系列
RFCR5841D340038000.30/0.3520/1820/18500/3030-40 至 +85°CSM-04 系列
RFCR5842D360042000.35/0.4020/1820/18500/3030-40 至 +85°CSM-04 系列
RFCR5919D44005000<0.30/0.3023/2023/20500/3030-40 至 +85°CSM-04 系列
SMD 环行器 – 9.0mm [0.350“] 方形 D 封装尺寸
零件编号频率范围Insertion Loss隔离回波损耗正向功率 P/CW转速功率工作温度包装外形

Room/OTRoom/OTRoom/OTMax.Max.(?C)
RFCR5835D340037000.30/0.3521/1821/18500/2020-40 至 +85°CSM-05 系列
RFCR5836D360038000.30/0.3521/1821/18500/2020-40 至 +85°CSM-05 系列
RFCR5915D440048000.30/0.3521/1821/18500/2020-40 至 +85°CSM-05 系列
RFCR5916D460050000.30/0.3521/1821/18500/2020-40 至 +85°CSM-05 系列

RFCI是一家专业生产射频(RF)环行器和隔离器的公司,产品覆盖了从50 MHz到20 GHz的频率范围,广泛应用于通信和无线基础设施。深圳市3118云顶集团创展科技有限公司优势代理销售RFCI产品,欢迎咨询了解。
