Kuhne KU PA 070080-20 A射频功率放大器770-880MHz

发布时间:2025-04-02 09:02:21     浏览:1003

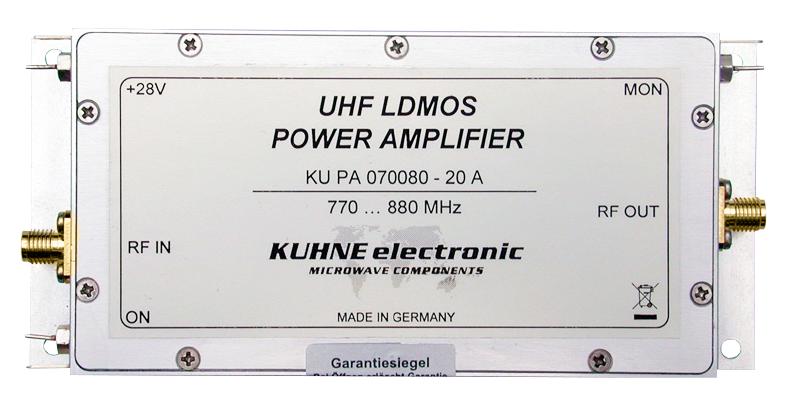

Kuhne KU PA 070080-20 A射频功率放大器

  Kuhne KU PA 070080-20 A射频功率放大器主要性能参数

  工作频率范围:770 MHz到880 MHz。

  输入功率P1dB:典型值14 dBm,最大输入功率+20 dBm。

  输出功率P1dB:最小43 dBm(CW),功率最小20 W(CW)。

  饱和功率:最小30 W。

  输出功率 COFDM:最小37 dBm,功率最小值为5 W。

  增益小信号:最小30 dB。

  增益平坦度小信号:最大6 dB。

  谐波抑制:最小 30 dB @ 43 dBm

  互调失真(IM3):典型值 42 dBc,最小 39 dBc @ 40 dBm PEP

  效率:最小 40 % @ 44.7 dBm (CW)

  输入驻波比(VSWR):最大1.8 : 1。

  输入反射损耗(S11):最小10 dB。

  工作电压:开启电压为+9 V到14 V DC,供电电压为+28 V DC。

  静态电流:典型值400 mA。

  最大工作电流:最大值3.5 A。

  工作温度范围:-20℃到+55℃。

  输入输出接口:输入输出均为SMA母头,阻抗为50欧姆。

  外壳材质:铣削铝。

  尺寸:130 mm×60 mm×20 mm。

  重量:235g。

  应用领域

  移动通信。

  COFDM系统,支持QPSK、QAM调制方式。

  模拟传输系统。

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市3118云顶集团创展科技有限公司,优势代理销售Alaris Kuhne产品,欢迎咨询。
