DATEL EB22S3.3-30,EB45S12-10 4:1输入电压DC-DC转换器

发布时间:2025-04-10 08:59:03     浏览:887

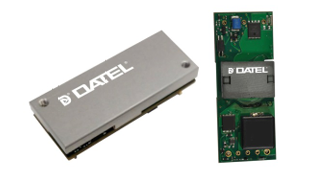

  DATEL公司生产的4:1输入电压范围的第八砖(Eighth-Brick)DC-DC转换器,型号为EB系列。该转换器的最大输出功率可达120W,适用于多种工业应用场景。

DATEL EB22S3.3-30,EB45S12-10 4:1输入电压DC-DC转换器

  产品特点:

  DQSA封装:标准形式,适合安装和功能需求。

  输入电压范围:4:1输入电压范围,9-36V或18-72V输入。

  符合标准:符合ROHS指令2015/863/EU,具有-40°C至+85°C的工作温度范围。

  基板漂移:可选0.500"(12.7mm)基板漂移。

  输入瞬态:能够承受2倍标称输入电压的输入瞬态。

  固定频率操作:提供稳定的输出。

  保护功能:具备完整的保护功能,包括过压保护(OVP)、过流保护(OCP)、欠压锁定(UVLO)和自动重启。

  远程开关:支持远程开关机和远程感应。

  输出电压调节范围:±10%。

  输入差分滤波器:板载输入差分LC滤波器。

  防火等级:符合UL94, V-0防火等级。

  合规性:符合REACH法规(EC)No 1907/2006,205 SWHC更新。

  电磁兼容性:设计符合EN55022标准,使用外部滤波器时符合EN55024标准。

  认证:符合UL/cUL/CSA60950-1,TUV认证IEC/EN60950-1,第二版(45V输入电压型号)。

  应用领域:

  分布式电源架构

  仪器仪表

  数据和无线通信

  服务器

  “总线”转换器应用

  型号及参数

MODEL NUMBERINPUT VOLTAGEOUTPUT VOLTAGEOUTPUT CURRENT
MAX
EFFCIENCY%LOAD
REGULATION
OPTIONS
EB22S3.3-309-36 VDC3.3 VDC30A90 ±0.2%B,S,N,P
EB22S5-209-36 VDC5VDC20A90 ±0.2%B,S,N,P
EB22S12-89-36 VDC12 VDC8A92 ±0.2%B,S,N,P
EB22S15-59-36 VDC15 VDC5A92 ±0.2%B,S,N,P
EB22S24-49-36 VDC24 VDC4A92 ±0.2%B,S,N,P
EB22S48-1.89-36 VDC48 VDC1.8A90 ±0.2%B,S,N,P
EB45S3.3-3018-75 VDC3.3 VDC30A90 ±0.2%B,S,N,P
EB45S5-2018-75 VDC5VDC20A92 ±0.2%B,S,N,P
EB45S12-1018-72 VDC12 VDC8A92 ±0.2%B,S,N,P
EB45S15-720-75 VDC15 VDC7A92 ±0.2%B,S,N,P
EB45S24-418-72 VDC24 VDC4A92 ±0.2%B,S,N,P
EB45S48-1.818-72 VDC48 VDC1.8A90 ±0.2%B,S,N,P

深圳市3118云顶集团创展科技有限公司,优势提供DATEL产品渠道,欢迎咨询。
