LNF-LNC45_77WA低温低噪声放大器LNA

发布时间:2025-04-25 09:13:04     浏览:1421

  LNF-LNC45_77WA是一款45-77 GHz的低温低噪声放大器(LNA),采用Low Noise Factory的专有磷化铟(InP)高电子迁移率晶体管(HEMT)技术,具有极低的噪声温度和高增益,适用于毫米波通信、雷达和射电天文学等需要高灵敏度的高频系统。

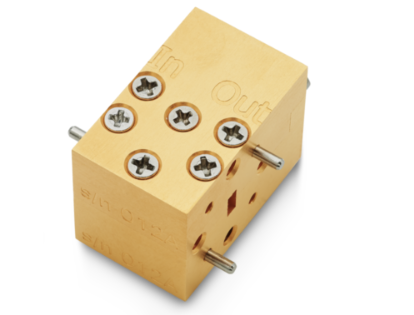

LNF-LNC45_77WA低温低噪声放大器LNA

  产品特性

  RF带宽:45-77 GHz。

  噪声温度:13 K。

  噪声系数:0.19 dB。

  增益:33 dB。

  直流电源(典型值):Vds = 0.7 V,Ids = 13 mA。

  RF连接器:WR15,UG387/U。

  直流连接器:9针母端Nano-D。

  绝对最大额定值:

  Vds:-0.5 V至2.7 V

  Ids:100 mA

  Vgs:-20 V至20 V

  直流电压(输入和输出):-30 V至30 V

  RF输入功率:0 dBm

  工作温度:4 K至358 K

  典型特性:

  Vgs:+2.5 V

  输入反射损耗(IRL):10 dB

  输出反射损耗(ORL):15 dB

  输出P1dB(1 dB压缩点功率):待定(TBD)dBm

  输出OIP3(三阶互调截点):待定(TBD)dBm

  重量:23克。

  包装:采用标准WR15波导模块封装

  尺寸:16.63 mm x 26.55 mm x 19.2 mm

  接线:Nano-D面板连接器

Quantum Microwave 是一家专注于低温微波和毫米波元件的高科技公司,总部位于美国。其核心产品包括低温衰减器、低噪声放大器、毫米波组件等,广泛应用于量子计算、通信、传感和天文学领域。深圳市3118云顶集团创展科技有限公司专业代理Quantum Microwave产品,拥有价格优势,欢迎咨询。
