Q-TECH QTCT2303S1T-10MHz微型SMD温度补偿晶体振荡器(TCXO)
发布时间:2025-05-13 09:05:46 浏览:1282

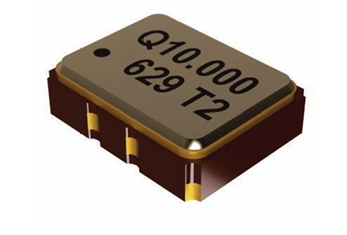

Q-TECH公司的QTCT230系列是一款2.5 x 3.2mm微型表面贴装温度补偿晶体振荡器(TCXO),工作电压为2.8到3.3Vdc,频率范围从10.000000MHz到45.000000MHz。采用低轮廓陶瓷封装,带有金镀接触垫,尺寸小巧,适合紧凑型设计。适用于多种现代低电压应用,如仪器仪表、导航、航空电子、以太网/同步以太网、基站、全球定位系统(GPS)、便携式电台和FEMTO单元等。
特性
频率范围:10.000000MHz至45.000000MHz。
输出逻辑:Clipped Sine。
工作电压:2.8V、3.0V、3.3Vdc。
工作温度:-40?C至+85?C。
工作电流:根据频率范围,最大工作电流分别为1.5mA(<20MHz)、2.0mA(20MHz至<32MHz)、2.5mA(32MHz至≤45MHz)。
控制电压范围:0.5V至2.5V,用于达到调谐范围。
控制电压阻抗:最小500kΩ。
相位噪声:在19.2MHz下,不同频率偏移下的典型值分别为10Hz处-91dBc/Hz、100Hz处-116dBc/Hz、1kHz处-137dBc/Hz、10kHz处-149dBc/Hz、100kHz处-150dBc/Hz。
频率容差:在25?C时为±2.0ppm。
电源稳定性:±5%时,频率变化为±0.2ppm。
负载稳定性:负载变化±10%时,频率变化为±0.2ppm。
老化:第一年±1.0ppm。
封装尺寸:A=2.80±0.1mm,B=3.50±0.1mm,C=1.50±0.1mm。

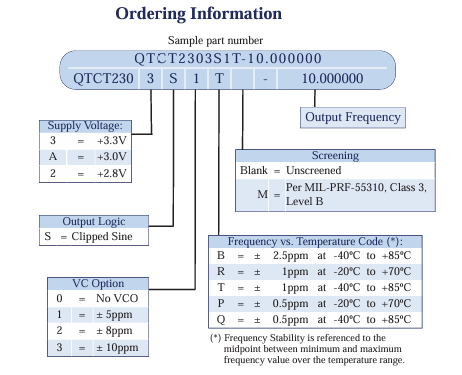

订购指南
深圳市3118云顶集团创展科技有限公司授权代理销售Q-TECH产品,备件现货,欢迎与业界同行合作。
