美国APD高压电源H150-500/500/B,H150-150/150,H150-75,H150-300,H150-400
发布时间:2025-06-12 08:49:12 浏览:657

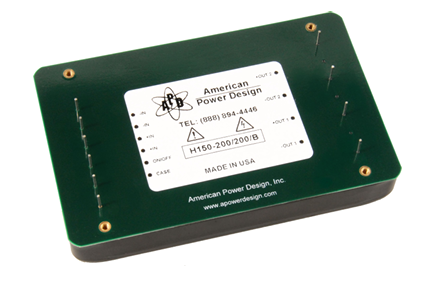

H150 系列是美国电源设计公司(American Power Design, Inc.)生产的 150W高压直流转换器,适用于高压测试设备、精密仪器、工业控制系统等需要高电压输出的场景。
型号参数:
H150系列 | |||||||
OUTPUT SPECS | MODEL NUMBER/INPUT RANGE | ||||||
VOLTAGE | CURRENT | 18-36VDC | 20-60VDC | ||||
OUT#1 | OUT#2 | OUT#1 | OUT#2 | Non-RoHs | RoHs | Non-RoHs | RoHs |
50 Vdc | 3A | - | H150-50 | H150-50/Y | H150-50/B | H150-50/B/Y | |
50 Vdc | 50Vdc | 1.5A | 1.5A | H150-50/50 | H150-50/50/Y | H150-50/50/B | H150-50/50/B/Y |
75 Vdc | - | 2A | H150-75 | H150-75/Y | H150-75/B | H150-75/B/Y | |
75 Vdc | 75 Vdc | 1A | 1A | H150-75/75 | H150-75/75/Y | H150-75/75/B | H150-75/75/B/Y |
100 Vdc | - | 1.5A | - | H150-100 | H150-100/Y | H150-100/B | H150-100/B/Y |
100 Vdc | 100Vdc | 750 mA | 750 mA | H150-100/100 | H150-100/100/Y | H150-100/100/B | H150-100/100/B/Y |
150 Vdc | 1A | - | H150-150 | H150-150/Y | H150-150/B | H150-150/B/Y | |
150 Vdc | 150 Vdc | 500 mA | 500 mA | H150-150/150 | H150-150/150/Y | H150-150/150/B | H150-150/150/B/Y |
200 Vdc | - | 750 mA | - | H150-200 | H150-200/Y | H150-200/B | H150-200/B/Y |
200 Vdc | 200 Vdc | 375 mA | 375 mA | H150-200/200 | H150-200/200/Y | H150-200/200/B | H150-200/200/B/Y |
300 Vdc | - | 500 mA | - | H150-300 | H150-300/Y | H150-300/B | H150-300/B/Y |
300 Vdc | 300 Vdc | 250 mA | 250 mA | H150-300/300 | H150-300/300/Y | H150-300/300/B | H150-300/300/B/Y |
400 Vdc | - | 375 mA | - | H150-400 | H150-400/Y | H150-400/B | H150-400/B/Y |
400 Vdc | 400 Vdc | 187 mA | 187 mA | H150-400/400 | H150-400/400/Y | H150-400/400/B | H150-400/400/B/Y |
500 Vdc | 300 mA | - | H150-500 | H150-500/Y | H150-500/B | H150-500/B/Y | |
500 Vdc | 500Vdc | 150 mA | 150 mA | H150-500/500 | H150-500/500/Y | H150-500/500/B | H150-500/500/B/Y |
主要特点
客户自选输出电压:50Vdc 至 500Vdc。
宽输入电压范围:18-36Vdc 或 20-60Vdc。
高效率:最高可达 91%。
总输出功率:150 W(单输出)或 120 W(每个输出,双输出)
独立隔离输出:双输出时,每个输出可独立使用,且互不影响。
持续短路保护:短路时不会损坏设备。
远程开关控制:可通过外部信号控制电源的开启和关闭。
关键规格
电压精度:±4%
线性调节:±5%
负载调节:(20% 至满载)±5%
输出纹波:<0.5%
温度稳定性:±0.02%/°C
尺寸:3.5 x 5.5 x 0.92 英寸。
重量:18.5 盎司。
工作温度:-45°C 至 +85°C。
存储温度:-55°C 至 +100°C。
隔离电压:1000Vdc。
输入/输出电容:<200pF
开关频率:100 kHz
冷却方式:自然对流冷却。
安装方式
标准 PCB 安装:适合大多数应用场景。
可选机架安装:便于集成到系统中。
深圳市3118云顶集团创展科技有限公司优势代理销售American Power Design(APD)高压DC/DC转换器产品,欢迎咨询了解。
