Focus Microwaves D2005负载牵引系统0.5-20GHz
发布时间:2025-07-09 08:49:54 浏览:1442
S 参数性能摘要(典型值)** |DLP | ||||||
CW | Pulse | |||||
Model | Frequency Range IGHz] | Dynamic Range ldB] | Average Power ldBml | Min.Width Ins] | Dynamic range ldB] | Peak Power ldBml |
D2005 | 0.5-8 | 70 | 30 | 200 | 70 | 30 |
8月20日 | 65 | 65 | ||||
D4005 | 0.5-8 | 70 | 70 | |||
8月20日 | 65 | 65 | ||||
20-40 | 60 | 60 | ||||
负载牵引性能摘要(典型值)** |DLP | ||||||
CW | Pulse | |||||
Model | Frequency Range IGHz] | Dynamic Range ldB] | Average Power ldBml | Min.Width Ins] | Dynamic range ldBl | Peak Power IdBml |
D2005 | 0.5-20 | >60 | 30 | 200 | >60 | 30 |
D4005 | 0.5-40 |
1. 基本功能
用途:用于射频功率放大器(PA)和器件的性能优化(如效率、线性度)。
频率范围:0.5–20 GHz(覆盖5G、雷达等应用)。
负载调节方式:支持有源/无源/混合负载牵引,可调谐阻抗。
2. 主要特点
高精度:动态范围>60 dB,适合小信号和大功率测试。
多模式支持:CW、脉冲RF、脉冲DC等。
谐波优化:可选2~6回路,优化基波和谐波阻抗。
3. 典型应用
PA设计(优化PAE、增益、线性度)。
微波器件(如GaN、LDMOS)特性分析。
快速产线测试(自动化校准)。
4. 硬件配置
标准主机(30 dBm功率),可选高功率扩展(>50 dBm)。

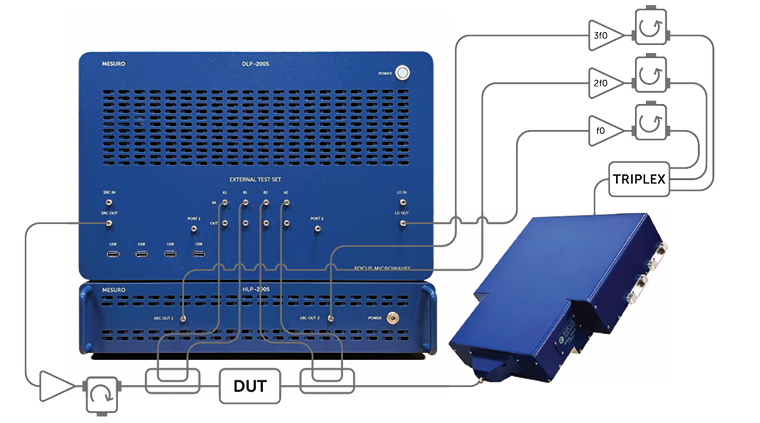

支持外接耦合器、功放和谐波信号源。
5. 软件支持
基础软件(DMCS)支持S参数和负载牵引。
高级选件(如D2H谐波牵引、DPU-LP脉冲测试)。
更多Focus Microwaves 相关产品信息可咨询3118云顶集团创展。
