D 102 A054-150面板前装插座工业连接器Fischer
发布时间:2025-08-04 08:49:23 浏览:932
1. 产品概述
产品名称:D 102 A054-150(面板前装插座)
产品线:Core Series Brass(黄铜核心系列)
产品编号:100445
系列尺寸:102
适用场景:适用于需要面板安装的低压多极连接应用,具有高耐久性和耐环境特性。
2. 核心规格
连接器类型:Receptacle(插座)
外壳材质:Brass(黄铜)
外壳颜色:Grey(灰色)
接触端接方式:Crimp(压接)
接触性别:Female(母头)
接触配置:Multipole low voltage(低压多极)
锁紧系统:Plug-related(依赖于插头)
安装方式:Panel Front Mounted(面板前装)
面板开孔直径:9.1 mm
3. 电气参数
测试电压(交流):0.8 kV(触点对壳体)
1 kV(触点对触点)
测试电压(直流):1.3 kV(触点对壳体)
1.8 kV(触点对触点)
每触点电流:5.2 A
接触类型:5极,低压多极
绝缘材料:PEEK(聚醚醚酮)
接触直径:0.7 mm
线径范围:AWG 28 - 24
4. 机械与环境性能
防护等级:IP50
工作温度:-65°C ~ 250°C
耐盐雾腐蚀:1000小时(5%盐溶液,35°C)
耐久性:10,000次插拔
振动耐受性:10-2000 Hz, 1.5 mm / 15 g, 12次扫描/轴
5. 关键特点
? 高可靠性:10,000次插拔寿命,确保长期稳定连接。
? 耐极端环境:可在-65°C至250°C温度范围内稳定工作,适合严苛工业应用。
? 低电压多极连接:5极设计,适用于信号传输和小功率应用。
? 黄铜外壳:坚固耐用,增强机械强度。
6. 应用领域
工业设备(工业控制面板、自动化设备)
航空航天(机载电子设备)
军事设备(高可靠性连接需求)
医疗设备(精密仪器连接)
Fischer Connectors是一家连接器公司,其产品以高可靠性、密封性和耐用性著称,广泛应用于军事、医疗、工业和通信领域。公司的产品线包括Core系列、UltiMate? 系列和Freedom? 系列等。深圳市3118云顶集团创展科技有限公司优势代理分销Fischer连接器,欢迎咨询了解。
推荐资讯

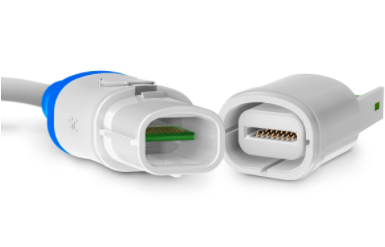

?Hypertronics Eclipta系列连接器的易于组装和高密度互连设计使其成为测绘和消融导管、射频发生器、家庭保健设备和许多其他一次性医疗设备的理想选择。Hypertronics Eclipta系列医疗连接器使用的是一种创新的边缘插入式双面接触系统,它使用PCB板作为一次性连接器末端的触点。此设计消除了连接器这一侧的接触系统成本。
