PmT-3310-Frequency(24-48GHz)毫米波锁相振荡器Princeton Microwave Technology

发布时间：2025-08-12 08:51:01 浏览：1795

　　Princeton Microwave Technology Inc. 的 PmT-3310锁相振荡器采用外部参考信号进行相位锁定，提供 24 GHz 至 48 GHz 的高频输出，具有优异的相位噪声性能和晶体振荡器的频率稳定性。

PmT-3310锁相振荡器

　　1. 关键电气参数

　　频率范围:24 ~ 48 GHz

　　输出功率:+14 dBm

　　负载 VSWR：2.0:1

　　杂散抑制：-80 dBc

　　谐波抑制：-25 dBc

　　相位噪声(10 kHz 偏移)：-120 dBc/Hz

　　参考输入频率：100 MHz

　　参考输入功率：0 ±3 dBm

　　电源电压：12/15 V DC

　　工作电流：250 mA

　　封装尺寸：2.25" x 2.25" x 0.62"

　　2. 典型相位噪声性能

　　在 5 GHz、10 GHz、14 GHz、26 GHz 和 45 GHz 不同频点下，相位噪声表现优异。

　　相位噪声随着偏移频率增加而降低，典型值：

　　10 kHz 偏移：-120 dBc/Hz

　　100 kHz 偏移：-140 dBc/Hz

　　1 MHz 偏移：优于 -150 dBc/Hz

　　3. 适用场景

　　军事与航空航天(雷达、电子战系统)

　　卫星通信(Ka 波段、毫米波通信)

　　5G/6G 研发与测试(高频段信号源)

　　实验室 & 测试设备(频谱分析仪、信号发生器)

　　高精度仪器(原子钟、量子计算)

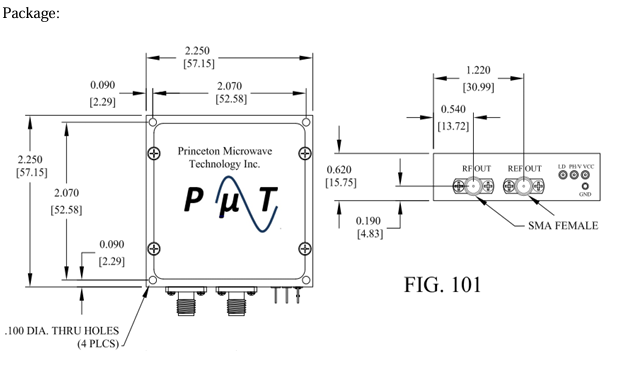

　　4. 封装与连接方式

　　封装类型：紧凑型金属封装(尺寸 2.25" x 2.25" x 0.62")

　　连接器：SMA-F(标准 SMA 母头)

　　表面处理：镀镍(Nickel Plated)，增强耐用性

　　5. 环境温度

　　工作温度：-25°C 至 +70°C

　　存储温度：-55°C 至 +125°C

PmT公司自1993年起为军事和电信市场提供高质量的微波器件，如振荡器和放大器。该公司产品系列包括各种振荡器、低噪声放大器、功率放大器、功率分配器、耦合器、滤波器、混频器等。3118云顶集团创展代理分销PmT公司产品，欢迎了解。
