Connor-Winfield VBLD861-100.0M超低相位噪声VCXO

发布时间:2025-08-15 08:44:26     浏览:2257

  Connor-Winfield VBLD861系列,是一款超低抖动压控晶体振荡器(VCXO),采用9×14mm SMT封装,工作电压3.3V,频率范围80-125MHz,提供±20ppm牵引范围,具有60fs的优异抖动性能。

  该产品采用三次泛音高Q晶体设计,相位噪声极低(本底噪声<-160dBc),能有效抑制机械振动干扰,并支持商业级和工业级温度范围(如-40~85°C)。主要应用于需要高精度时钟信号的设备,如通信设备、网络设备等。


  关键特性:

  供电电压:3.3V ± 5% (3.135V ~ 3.465V)

  输出逻辑:LVCMOS

  频率范围:80MHz ~ 125MHz(支持80.0M、81.92M、100.0M、119.0M、122.88M、125.0M)

  频率稳定性:±10ppm(温度)、±0.2ppm(电压)、±5ppm(老化10年)

  牵引范围:±20ppm(典型),±5ppm(绝对APR)

  抖动性能:60fs RMS(典型)、100fs RMS(最大)

  相位噪声:-80dBc/Hz(10Hz)、-165dBc/Hz(1MHz)

  工作温度:0~85°C、0~70°C、-40~85°C、-20~70°C

  封装尺寸:9×14mm SMT(表面贴装)

  控制电压(Vc)范围:0.3V ~ 2V(1.65V 中点)

  牵引斜率:15ppm/V(Vc=1.65V)

  调制带宽:10kHz(3dB)

  启动时间:≤10ms

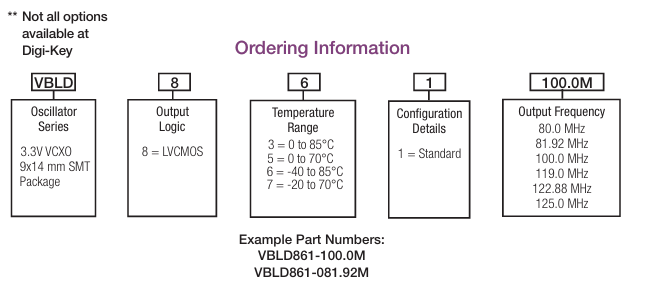

  订购指南:

Connor-Winfield VBLD861-100.0M超低相位噪声VCXO订购指南

  相关型号:

  VBLD861-080.0M

  VBLD861-081.92M

  VBLD861-100.0M

  VBLD861-122.88M

  VBLD861-125.0M

更多Connor-Winfield晶振产品可咨询3118云顶集团创展
