iNRCORE PL105xx系列1KW平面变压器

发布时间：2025-09-16 08:55:13     浏览：4540

　　iNRCORE最新的1KW平面变压器专为最恶劣的环境而设计——军事、航空航天、汽车和工业。它们具有紧凑的 19.5mm外形、高达1000W的输出和宽温度范围(-55°C 至 +130°C)，可在空间受限的高要求系统中提供无与伦比的性能。

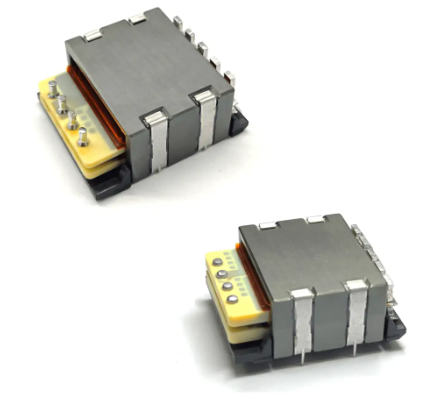

iNRCORE PL105xx系列1KW平面变压器1iNRCORE PL105xx系列1KW平面变压器2

　　主要亮点：

　　超薄型(最大高度 19.5 mm)

　　3000 VAC 隔离，紧凑的 49 x 40 mm尺寸

　　高达 1000W 的输出功率

　　700 kHz 的高频工作

　　坚固耐用 + 可靠，温度范围为 -55°C 至 +130°C

　　航空航天、军事、汽车和工业就绪

　　符合 Mil-Std 981 Class S 和 AEC-Q200 标准

　　支持多种电源拓扑(正向、半桥等)

　　型号

Electrical Specifications @25℃
Part
Number
Turns Ratio
(±5%)		ET?
(V*usec)
MAX
Primary?
Inductance
  (μH MIN)
Leakage?
Inductance
  (μH MAX)
DCR
(mΩ MAX)
PrimarySecondary(1-4)Primary APrimary BSecondary
SCHEMATICA1-SMD Package
PL105106T&6T4T
(11:1T:1T:1T)		440 810 0.60 18 18 1.5
PL105116T88T510 110 0.80 18 24 1.5
PL105128T88T580 1450 1.10 24 24 1.5
PL105138T&10T650 1830 1.40 24 30 1.5
PL1051410T810T730 2260 1.80 30 30 1.5
L1051510T812T800 2740 2.20 30 36 1.5
PL105162T&12T870 3260 2.70 36 36 1.5
SCHEMATICA2-SMD Packoge
PL105176T&6T2T
(1T:1T)		440 810 0.60 18 18 0.50 &0.50
L105186T88T510 110 0.80 18 24 0.50 &0.50
PL105198T88T580 1450 1.10 24 24 0.50 &0.50
PL105208T&10T650 1830 1.40 24 30 0.50 &0.50
PL1052110T810T730 2260 1.80 30 30 0.50&0.50
PL1052210T812T800 2740 2.20 30 36 0.50 &0.50
PL105232T&12T870 3260 2.70 36 36 0.5080.50
SCHEMATICA1-THT Package
PL105246T&6T4T
(1T:1T:T:1T)		440 810 0.60 18 18 1.5
PL10525T88T510 1110 0.80 18 24 1.5
L105268T88T580 1450 1.10 24 24 1.5
PL105278T&10T650 1830 1.40 24 30 1.5
PL1052810T810T730 2260 1.80 30 30 1.5
PL105290T&12T800 2740 2.20 30 36 1.5
PL1053012T&12T870 3260 2.70 36 36 1.5
SCHEMATICA2-THT Packoge
PL105316T&6T2T
(1T:1T)		440 810 0.60 18 18 0.50&0.50
PL105326T88T510 110 0.80 18 24 0.50&0.50
PL105338T88T580 1450 1.10 24 24 0.50&0.50
PL105348T&10T650 1830 1.40 24 30 0.50&0.50
PL1053510T810T730 2260 1.80 30 30 0.50 &0.50
PL1053610T812T800 2740 2.20 30 36 0.50&0.50
PL1053712T&12T870 3260 2.70 36 36 0.5080.50

iNRCORE公司是一家全球领先的电源和磁性元件制造商，产品包括变压器、线圈、电感器、磁性软件和其他相关组件，主要应用于军事、航空航天、通信、医疗、工业控制等领域。更多INRCORE相关产品信息可咨询3118云顶集团创展。

上一篇: 美国RAYCHEM瑞侃RW-175-3/16-X热缩管 现货库存

下一篇: Luxium Solutions工业蓝宝石的应用

推荐资讯

  • KUB510NR宽带射频变压器VANGUARD ELECTRONICS
    KUB510NR宽带射频变压器VANGUARD ELECTRONICS 2024-06-27 09:16:01

    KUB510NR是VANGUARD ELECTRONICS的一款高性能宽带射频变压器，采用SMD封装，尺寸为0.25 × 0.25 × 0.125英寸，适合紧凑集成。它具有1:2的变压比，插入损耗1.1dB，驻波比1.35，3dB带宽从0.001GHz至0.25GHz，初级阻抗5Ω，次级阻抗100Ω，工作温度范围-55°C至+125°C，储存温度范围-60°C至+130°C。这款变压器适用于高可靠性应用，如无线通信、雷达系统和卫星通信等高频电子设备。

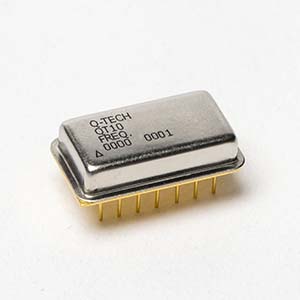

  • Q-Tech集成电路军用和航空电子 VCXO产品
