SN74ALVC164245电平转换收发器TI德州仪器

发布时间：2024-05-10 09:10:21     浏览：1680

　　SN74ALVC164245是一款16位(双八通道)同相总线收发器，主要设计用于数据总线之间的异步通信。它有两个独立的电源轨，其中B端口可以在3.3V和5V下工作，而端口具有V大约，其工作电压为2.5V和3.3V。这使得从2.5V环境转换到3.3V，反之亦然，或从3.3V环境转换到5V，反之亦然成为可能。

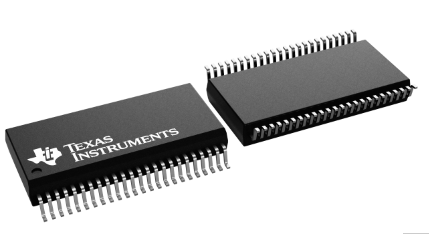

SN74ALVC164245电平转换收发器TI德州仪器

　　该收发器的控制电路(1DIR、2DIR、1OE和2OE)由V供电大约。为了确保在上电或断电期间处于高阻抗状态，输出使能(OE)输入应连接到V抄送通过引体向上电阻器。方向控制(DIR)输入和输出使能的逻辑电平(OE)输入激活B端口输出或A端口输出，或使两个输出端口都进入高阻抗模式。当B端口输出被激活时，数据从A总线传输到B总线;当A端口输出被激活时，数据从B总线传输到A总线。A和B端口上的输入电路始终处于活动状态，并且必须具有逻辑高或低水平以防止过量的I抄送和I抄送。

　　这款收发器具有以下特性：

　　- 德州仪器(TI) Widebus?家族成员

　　- 最大tPD公司3.3V时为5.8ns

　　- 在±3.3V时的24mA输出驱动

　　- 控制输入V他们/V这级别以V为参考的大约电压

　　- 闩锁性能超过250mA，符合JESD 17标准

　　该产品的应用领域包括电子销售点、打印机和其他外围设备、电机驱动、无线和电信基础设施以及可穿戴健康和健身设备。

型号：

 Orderable DeviceStatus Package Type Package Pins Package Eco Plan
(1)                    Drawing       Qty       (2)		  Lead finishv
   Ball materlal
      (0)		    MSL Peak Temp  Op Temp (C)
          3)		Device Marking
(4/5
74ALVC164245DGGRE4ACTME     TSSOP      DGG    48   2000  RoHS&Green    NIPDAU  Level-1-260C-NIM   40 to 85  ALVC164245
74ALVC164245DGGRG4ACTINE    TSSOP     DGG    48   2000  RoHS &Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245
74ALVC164245DGGTE4ACTINE    TSSOP      DGG    48    250  RoHS&Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245
74ALVC164245DGGTG4ACTIVE    TSSOP      DGG    48   250  RoHS &Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245
74ALVC164245DLG4ACTIVE    SSOP       DL    48    25   RoHS &Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245
74ALVC164245DLRG4ACTIVE    SSOP       DL    48   1000 RoHS &Green    NIPDAU   Level-1-260C-UNLIM       40 to 85  ALVC164245
SN74ALVC164245DGGACTINE    TSSOP      DGG    48    40   RoHS &Green    NIPDAU  Level-1-260C-UNLIM  ALVC164245
SN74ALVC164245DGGRACTIVE    TSSOP      DGG    48   2000  RoHS &Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245
SN74ALVC164245DGGTACTIVE    TSSOP     DGG    48    250  RoHS&Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245
SN74ALVC164245DLACTINE    SSOP       DL    48    25   RoHS &Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245
SN74ALVC164245DLRACTINE    SSOP       DL    48   1000 RoHS &Green    NIPDAU  Level-1-260C-UNLIM 40 to 85  ALVC164245

深圳市3118云顶集团创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。
