DEI1016/DEI1016A/DEI1016B ARINC429收发器

发布时间:2025-10-11 08:55:59     浏览:66

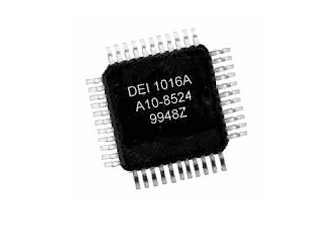

  DEI1016/DEI1016A/DEI1016B 是由Device Engineering Incorporated 公司生产的一款 ARINC 429 串行收发器系列,主要用于航空电子设备中的数据传输。

  DEI1016 系列提供了一个标准航空电子串行数字数据总线与 16 位宽数字数据总线之间的接口。该接口电路包括一个单通道发射机、一个 8×32 位缓冲区、两个独立接收通道以及一个主机可编程控制寄存器,用于选择操作选项。

DEI1016/DEI1016A/DEI1016B ARINC429收发器

  订购信息


DEI PART NUMBER(2)MARKING(1)PACKAGE
See Table 10
  TEMP RANGEPROCESSING
See Table 9
DEI1016DEI101640 SBDIP55/+125℃CERAMIC BURN-IN
100%TEST
DEI1016-DMBDEI1016-DMB40 SBDIP55/+125℃CERAMIC BURN-IN
SAMPLE TEST
DEI1016ADEI1016A44 PQFP55/+85℃PLASTIC STANDARD
DEI1016A-GDEI1016AE3(1)44 PQFPG55/+85℃PLASTIC STANDARD
DEI1016BDEI1016B44 PLCC55/+85℃PLASTIC STANDARD
DEI1016B-GDEI1016B
E3                  (1)
44 PLCC G55/+85℃PLASTIC STANDARD
DEI1016-QMSDEI1016-QMS44 PQFP55/+125℃PLASTIC STANDARD
DEI1016-QMS-GDEI1016-QMS
E3                   (1)
44 PQFPG55/+125℃PLASTIC STANDARD
DEI1016-PMSDEI1016-PMS44 PLCC55/+125℃PLASTIC STANDARD
DEI1016-PMS-GDEI1016-PMS
E3                (1)
44 PLCC G55/+125℃PLASTIC STANDARD
DEI1016-EESDEI1016-EES44 CLCC55/+85℃CERAMIC
SAMPLE TEST
DEI1016-EMSDEI1016-EMS44 CLCC-55/+125℃CERAMIC
SAMPLE TEST
DEI1016-EMBDEI1016-EMB44 CLCC55/+125℃CERAMIC BURN-IN
SAMPLE TEST


  核心特性

  双接收器+单发射器:独立双通道接收,单通道发射。

  多协议支持:兼容ARINC 429/571/575/706协议。

  可配置字长:支持25位或32位数据格式(通过控制寄存器配置)。

  自检模式:内置回环测试(Wrap-around Self-Test),无需外部连接。

  低功耗设计:采用CMOS工艺,典型电源电流5mA(1MHz时钟)。

  宽温工作:

  扩展级:-55°C至+85°C

  军用级:-55°C至+125°C

  封装选项:QFP、PLCC、LCC、CDIP(44引脚或40引脚)。

  关键功能模块

  1、接收器(双通道)

  输入特性:

  差分输入范围:±10V(逻辑1/0),共模电压容限±5V。

  输入阻抗:12kΩ(差分/对地/对电源)。

  数据处理:

  支持源/目标地址码校验(SDENB控制位)。

  自动奇偶校验生成与检查(可配置奇偶或数据位)。

  数据访问需顺序读取(Word 1和Word 2)。

  2、发射器

  缓冲设计:8×32位FIFO,支持块传输。

  输出特性:

  TTL电平输出(DO(A)/DO(B)),返回零格式。

  数据速率:100kbps(高速)或12.5kbps(低速)。

  3、控制寄存器

  16位配置选项:

  字长选择(WLSEL)、数据速率(TXSEL/RCVSEL)。

  奇偶校验使能(PAREN)、自检模式(SLFTST)。

  源/目标地址码校验(SDENB1/SDENB2)。

  电气特性

  电源电压(VDD):-0.5~+7.0V

  输入电压(DI引脚):±29V

  存储温度:-65+150°C

  输入低电平(VIL):≤0.8V,高电平(VIH):≥2.0V

  输出驱动能力:20mA(CMOS)/6mA(TTL)

  时钟要求:1MHz外部时钟(±1%精度)

  应用场景

  航空电子系统:航电数据总线、飞行控制、导航设备。

  典型连接:

  发射端:需外接ARINC 429线驱动器(如DEI系列驱动IC)。

  接收端:直接连接ARINC总线,无需外部元件。

深圳市3118云顶集团创展科技有限公司,优势提供DEI高端芯片订货渠道,部分备有现货库存。
